Escanear peças grandes com scanner 3D: guia de alinhamento

Para escanear peças grandes com scanner 3D, o segredo não é só o scanner: é como você mantém a referência ao longo de toda a peça. Em objetos de mais de um metro, cada quadro encaixado no anterior acumula um pequeno erro (o chamado desvio, ou drift), e no fim a malha sai torta ou fora de medida. Existem três formas de controlar isso: marcadores com mapa global, rastreamento óptico por uma estação externa e alinhamento de várias capturas no software.

Na linha Revopoint, o Revopoint Trackit resolve o problema com um rastreador óptico em tripé, sem colar marcadores na peça no modo principal; o Revopoint MIRACO Plus e o Revopoint POP 4 trabalham com marcadores globais e alinhamento no software. Os números deste guia vêm das páginas oficiais da Revopoint e da central de suporte do fabricante, consultadas em 14/10/2026.

Por que peças grandes são mais difíceis de escanear?

Um scanner 3D de mão captura a peça em centenas ou milhares de quadros e encaixa cada um no anterior. Em um objeto pequeno, poucos encaixes bastam. Em um para-choque, uma porta de carro, um molde ou uma estrutura soldada, a sequência de encaixes é longa, e um erro mínimo em cada um vira uma diferença visível no comprimento total.

O guia oficial da Revopoint sobre marcadores resume o problema: sem referência fixa, escaneamentos de objetos sem características sofrem desvio, o que gera inconsistências e erros. Por isso as fichas técnicas trazem dois números diferentes: a acurácia por quadro (quanto cada captura é fiel) e a acurácia volumétrica (quanto o erro cresce com o tamanho da peça).

Como ler a acurácia volumétrica?

Ela aparece como uma fórmula, por exemplo 0,02 mm + 0,04 mm × L, em que L é o comprimento da peça em metros. Em uma peça de 2 m, essa fórmula dá 0,02 + 0,08 = 0,10 mm. É uma conta simples que ajuda a comparar modelos, lembrando que o próprio fabricante informa que os valores foram medidos em laboratório e que o resultado em campo pode variar.

Quais são os três métodos para escanear peças grandes?

• Marcadores com mapa global (Global Markers): você cola marcadores na peça ou em volta dela, captura todos numa passada rápida para montar um mapa e só depois escaneia a superfície. Disponível no MIRACO Plus e no POP 4, segundo as fichas oficiais.
• Rastreamento óptico: uma estação externa (o tracker do Trackit) acompanha a posição do scanner no espaço o tempo todo. A referência não depende do encaixe entre quadros.
• Alinhamento de várias capturas: você escaneia a peça em partes e une tudo no Revo Scan, por características em comum ou por marcadores coincidentes.

Qual scanner Revopoint usar para peças grandes?

Especificação	Revopoint Trackit	Revopoint MIRACO Plus	Revopoint POP 4
Como mantém a referência	Rastreador óptico em tripé; modo só scanner exige marcadores	Rastreamento por características, marcadores e marcadores globais	Rastreamento por características, marcadores, marcadores globais e cor
Acurácia volumétrica	0,02 mm + 0,04 mm × L (m)	0,02 mm + 0,05 mm × L (m) (fotogrametria)	0,03 mm + 0,05 mm × L (m) (laser multilinhas)
Acurácia por quadro	0,02 mm	até 0,04 mm	0,03 mm (laser multilinhas)
Distância de trabalho	scanner: 200–400 mm · tracker: 1.500–4.000 mm	100–1.000 mm	170–370 mm (laser) · até 800 mm (VCSEL)
Maior área por captura	quadro de rastreamento de 3.260 × 2.845 mm a 4.000 mm	975 × 775 mm a 1.000 mm	492 × 546 mm a 800 mm (VCSEL)
Tamanho de objeto indicado	de 0,01 a 6 m; volume de rastreamento de 11 m³	volume de escaneamento até 4 × 4 × 4 m	pequeno a médio; volume até 2 × 2 × 2 m

Resumo prático: se a rotina é peça grande todo dia (carrocerias, moldes, estruturas), o Trackit é o caminho mais direto. Se você precisa de um equipamento que vá do pequeno ao grande e funcione sem computador, o MIRACO Plus atende com o modo Far e marcadores globais. Se as peças grandes são exceção e o dia a dia é de objetos pequenos e médios, o POP 4 dá conta com marcadores e paciência. Para comparar a linha inteira, veja o comparativo de scanners 3D.

Como escanear peças grandes com marcadores globais?

Este é o método do MIRACO Plus e do POP 4. O guia oficial da Revopoint descreve três etapas:

1. Cole os marcadores na peça ou em volta dela, em padrão irregular. Para objetos grandes, como um carro, a Revopoint indica marcadores de 6 mm.
2. Faça uma passada rápida só nos marcadores para o software montar o mapa global com a posição de todos eles.
3. Escaneie a superfície usando esse mapa como referência. Segundo a Revopoint, isso melhora o rastreamento e a acurácia volumétrica.

O espaçamento muda conforme o scanner. Para o MIRACO no modo Far e para a linha RANGE, o guia oficial indica de 6 a 10 cm entre marcadores; para POP, Mini, INSPIRE e MIRACO no modo Near, de 2 a 4 cm. Em todos os casos, cada quadro precisa enxergar no mínimo 4 marcadores. Os detalhes de colagem, tamanhos e o Marker Block Kit estão no nosso guia de marcadores no scanner 3D.

No MIRACO Plus, comece no modo Far para cobrir a peça inteira com menos quadros e passe ao modo Near só nas regiões de detalhe. O guia completo do MIRACO Plus explica os dois modos.

Como funciona o rastreamento óptico do Revopoint Trackit?

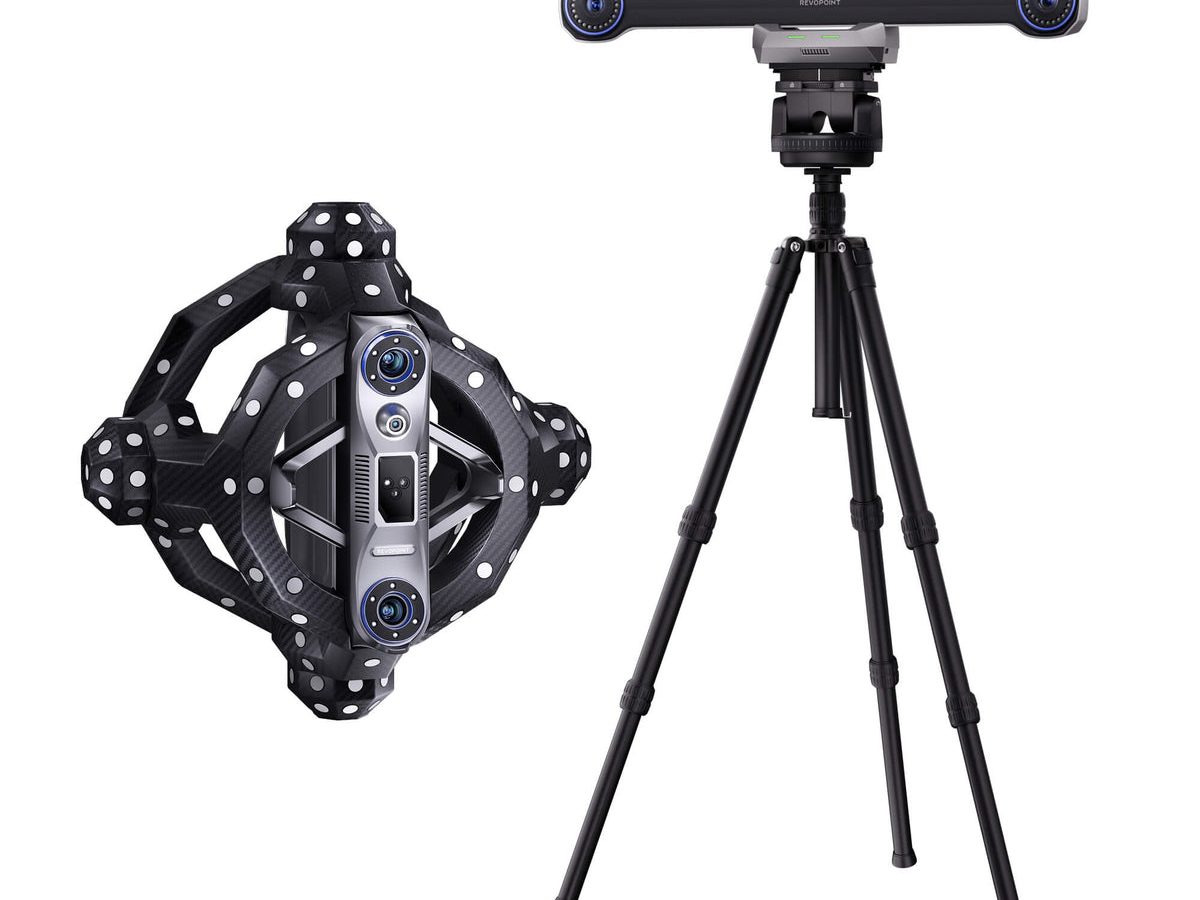

O Trackit tem duas partes: o scanner de laser azul, de mão, e o tracker, uma barra com câmeras montada em tripé. O tracker acompanha o scanner a uma distância de 1,5 a 4 m e sabe onde ele está a cada instante. Por isso, segundo a página oficial, o sistema faz escaneamentos a laser sem marcadores tanto em objetos cheios de detalhes quanto em superfícies lisas.

Como a referência vem de fora, o erro não se acumula de quadro em quadro. É o mesmo princípio que torna o sistema interessante para carrocerias e kits automotivos, tema do nosso post sobre scanner 3D automotivo. A Revopoint também lançou o Trackit SR, versão sem fio, apresentada no post Trackit SR: scanner 3D sem fio e sem marcadores.

E quando a peça é maior que o campo do tracker?

Para isso existe o modo Multi-position Scan, que a central de suporte da Revopoint recomenda para objetos acima de 1 m³ ou quando não dá para capturar todas as faces de uma vez. Ele usa marcadores para ligar uma posição à outra e tem duas variações:

• Leap Frogging (salto): você escaneia marcadores e superfície em paradas. Ao passar para a próxima parada, gira a peça ou muda o tracker até o sistema reconhecer marcadores das duas faces. A Revopoint recomenda de 6 a 7 marcadores por parada, com no mínimo 5, e marcadores de 10 mm nas junções.
• Dynamic Referencing (referência dinâmica): você captura todos os marcadores primeiro, numa passada só, e depois escaneia a superfície enquanto a peça ou o tracker se movem. Pelo menos 5 marcadores precisam ficar visíveis ao tracker o tempo todo.

Segundo o suporte oficial, os dois modos produzem resultados essencialmente iguais. Outros cuidados indicados pelo fabricante: manter a qualidade de rastreamento em “boa” ou “excelente”, não mover tracker nem peça durante a captura de uma parada e conferir as temperaturas de calibração do tracker e do scanner, que segundo o suporte não devem diferir mais de 5 °C. O passo a passo completo está no artigo oficial sobre o Multi-position Scan.

Como unir várias capturas no Revo Scan?

Quando a peça não cabe numa sessão, ou quando você quer combinar uma captura geral com outra de detalhe, o caminho é escanear em partes e unir no software. O tutorial oficial da Revopoint sobre junção de capturas descreve este fluxo:

1. Garanta sobreposição: cada parte precisa incluir um trecho da vizinha, com relevo ou marcadores em comum.
2. Renomeie e funda cada captura antes de unir, para manter o projeto organizado.
3. Use o alinhamento por características na aba Merge. O software encaixa os modelos automaticamente; a Revopoint recomenda unir um modelo por vez.
4. Se a sobreposição for lisa, marque no mínimo 4 marcadores coincidentes nos dois modelos para o alinhamento por marcadores.
5. Remova a sobreposição com a ferramenta de detecção de pontos duplicados e só então gere a malha.

Esse método funciona com qualquer scanner Revopoint, mas cada junção é um ponto onde o erro pode crescer. Para peças grandes que exigem medida confiável, prefira o mapa global de marcadores ou o rastreamento óptico e deixe a junção para combinar níveis de detalhe. Se o destino da malha é CAD, o próximo passo está no guia de engenharia reversa com scanner 3D.

Como fica um escaneamento grande na prática?

O modelo abaixo é uma picape inteira escaneada com o Revopoint Trackit e publicado pela conta oficial da Revopoint no Sketchfab. Gire e aproxime para ver a continuidade da carroceria de ponta a ponta.

Modelo 3D: Ford f150- 3D Scanned by Revopoint Trackit, por Revopoint3d no Sketchfab.

E este é um carro completo escaneado com o Revopoint MIRACO Plus, também da conta oficial:

Modelo 3D: S14 Silvia – 3D Scanned By MIRACO Plus, por Revopoint3d no Sketchfab.

Quais erros mais atrapalham o escaneamento de peças grandes?

• Marcadores em grade regular: padrões repetidos confundem o software. Distribua de forma irregular.
• Poucos marcadores por quadro: abaixo do mínimo recomendado, o rastreamento se perde nas regiões lisas.
• Mover a peça ou o tripé no meio da captura: no Trackit, isso só pode acontecer na troca de parada ou no modo de referência dinâmica.
• Pular a sobreposição entre partes: sem trecho em comum, nenhum alinhamento automático funciona.
• Superfícies escuras ou brilhantes sem preparo: em carrocerias pintadas e peças polidas, veja as dicas do guia sobre como escanear objetos brilhantes, pretos e transparentes.

Perguntas frequentes sobre escanear peças grandes

Qual o maior objeto que um scanner Revopoint consegue escanear?

Pelas páginas oficiais, o Revopoint Trackit é indicado para peças de 0,01 a 6 m, o MIRACO Plus informa volume de escaneamento de até 4 × 4 × 4 m e o POP 4, de até 2 × 2 × 2 m. Peças maiores podem ser escaneadas em partes e unidas no software.

Preciso de marcadores para escanear peças grandes?

Com MIRACO Plus e POP 4, quase sempre, de preferência no modo de marcadores globais. Com o Trackit, o modo principal dispensa marcadores na peça, mas o modo Multi-position, usado quando a peça precisa ser girada ou o tracker muda de lugar, usa marcadores para ligar uma posição à outra.

Qual a diferença entre Leap Frogging e Dynamic Referencing no Trackit?

No Leap Frogging, você escaneia em paradas e liga cada parada à seguinte por marcadores. No Dynamic Referencing, captura todos os marcadores primeiro e depois escaneia a superfície enquanto a peça ou o tracker se movem. Segundo a Revopoint, os dois produzem resultados essencialmente iguais.

Dá para escanear uma peça grande em partes e juntar depois?

Sim. O Revo Scan une capturas por características em comum ou por, no mínimo, 4 marcadores coincidentes. Cada parte precisa ter sobreposição com a vizinha. Para medida confiável na peça inteira, o mapa global de marcadores ou o rastreamento óptico costumam dar resultado melhor do que muitas junções.
